一、產品簡介：
混凝土是目前廣泛應用于建筑中的一種人造石。對于水工建筑物、水下建筑、地下建筑和其他建筑工程來說，建筑物必須具有特殊的性能--抗?jié)B性。所謂的抗?jié)B性，是指在壓力下水和其他液體(輕質油、重油)介質的滲透性。
它主要用于測定湖泊土的抗?jié)B性和抗?jié)B性，同時也可用于建筑材料透氣性的測定和質量檢測，已廣泛應用于生產、施工、設計、教學、科研等部門。
二、主要技術參數：
1、zui大工作壓力：4mpa
2、工作方式：自動恒壓（數顯型：自動恒壓且自
動升壓）
3、一次可作試件數：6個
4、試模幾何尺寸（亦稱主模）
模腔上口直徑：φ174.8mm
模腔下口直徑：φ185mm
高度：153mm
5、柱塞泵參數：
流量：0.16L/min
6、電動機：
功率：120W
電源：380V-50HZ
7、外形尺寸：950×800×950mm
8、質量：≈220kg
三、主要特征：
壓力值由傳感器顯示在壓力顯示儀表上，可按設定程序自動升壓，自動完成測試，減輕人員負擔，均符合GB/T50081-2002(普通混凝土力學性能試驗方法標準)、T 0528/94、GBJ81-85等標準的要求。
四、主要工作原理及其機制：
1。原理是：密封容器內壓力均勻(不計水位差)，整個系統的壓力由泵輸送，用電接觸壓力表或壓力控制器的壓力實現自下而上的壓力滲透和壓榨，測量試件的抗?jié)B性，計算其抗?jié)B等級。

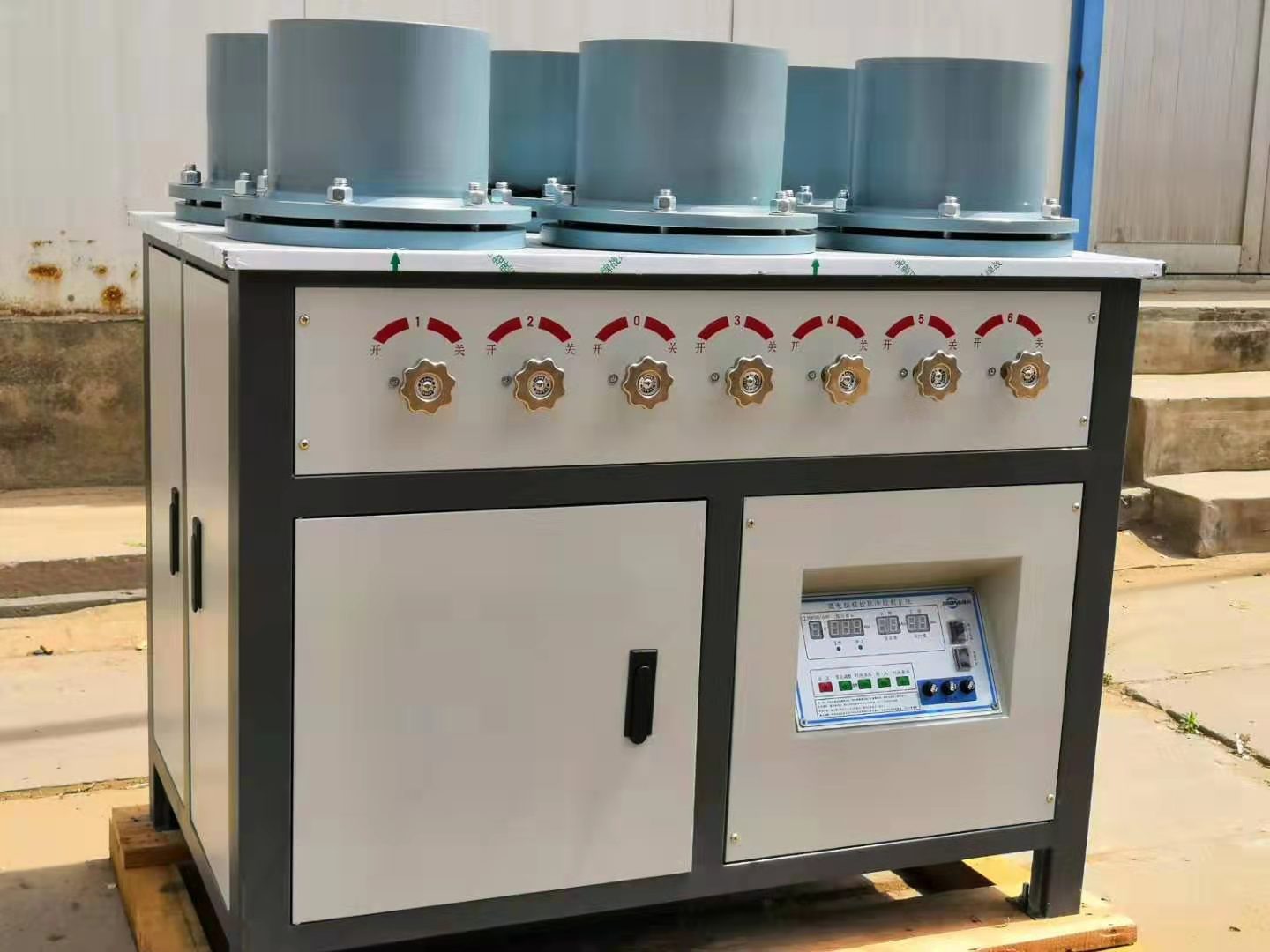

2.主要由箱體和工作臺制成，由不銹鋼面板制成，配有6個模座和36個M12螺栓，用于安裝模具試驗。
3。壓力供應系統由電機、動力箱、泵、水袋、安全閥、管道等組成。所述電機用于向系統提供電源，動力箱用于將電機提供的電源轉換為往返運動的動力，并提供水泵，水泵用于向整個系統提供水壓，水袋用于穩定系統的水壓，提高了水壓源。電源箱用于將電機提供的電源轉換為往返運動的動力，并將水壓提供給水壓源。安全閥安裝在水包中心，安全閥的作用是保證系統的壓力不大于4 MPa"。
4。操作平臺主要由電控閥和控制閥組成。主要結果如下：(1)HS-4混凝土防滲儀的電氣控制部分由紅、綠按鈕開關和電接觸壓力計組成。綠色按鈕是啟動開關，紅色按鈕是停止開關，電接觸壓力表用來控制壓力供應系統的壓力，使壓力保持在你需要的范圍內。當壓力指針達到上限時，泵停止工作。由于試樣的滲透性等原因，水壓下降，指針逆時針旋轉。保持上限位置，直到達到下限位置，泵重新啟動，水壓上升到上限位置(2)控制閥。其開啟和關閉與普通閥門相同，即順時針開啟，每個閥門對應一個試驗?zāi)Ｐ偷目刂疲?3)HS-4S數字顯示混凝土防滲儀表電氣控制部分：由組合開關和壓力傳感器連接控制器組成。"組合開關控制防滲儀器的電源，"0"位被關閉，"1"位被打開；控制器使用這個術語來控制供應系統的壓力到您需要的程度。有關控制器操作的詳細說明，請參閱附錄"數字防滲儀器壓力控制器的操作說明"。
五、安裝和使用：
1.準備
A.將防滲儀器放置在平坦堅固的室內地基上，
B.關閉箱體右下角的排放安全閥
C，打開6個控制閥
第一次將水注入箱內，打開控制閥，啟動電源，直到水在6個模座溢出，以便排出系統中的空氣。
E.關閉控制閥
2.試件的制造和安裝
A.試樣的成型和固化應根據設計所要求的材料比例由成形模(也稱為二次模)制成，然后按照部門的規格或國際標準加以覆蓋。
將固化試樣的表面烘干，然后將熔化的密封材料(火漆或密封蠟)涂在其側面，注意試樣的兩端，并嚴格禁止密封材料的涂層。
將試驗?zāi)＜訜嶂?0℃后，將涂覆密封材料的試樣裝入模腔內，然后在壓力機(螺桿壓力機或借來的實驗室壓力試驗機)上將試樣壓入試驗?zāi)?nèi)，冷卻至室溫，利用我廠生產的HT-200型多功能脫模機，既能安裝、脫模，又能將試件分開觀察滲水深度。
D.將加載試樣的試驗?zāi)０惭b在防滲儀器的工作臺上，并均勻地擰緊螺釘蓋。
6.當6個試樣中的3個有壓力滲水時，可停止試驗，并以10：00厘米的水壓作為計算依據。
7.在試驗結束時，切斷電源，打開排放壓力安全閥，將系統壓力降至零，并拆下試驗?zāi)！?/span>
8.將試件壓出試模，清洗試模、模座，并涂上防銹油，以供再利用

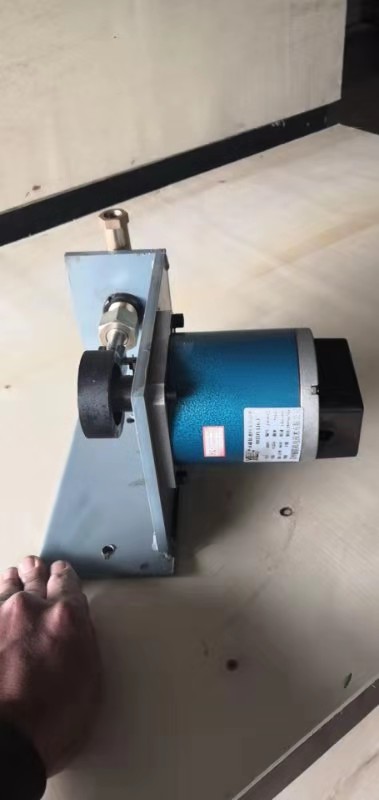

靜音電機
結果計算
1.當每組6個試件中有4個不具有透水壓力時，混凝土的抗?jié)B性標簽用Zui的高水壓表示，公式如下：s=10H-1，其中S-抗?jié)B標記H-的第三個試樣的壓力(Mpa)為1-。
2.壓力加1.2MPa 8小時后，滲漏量仍不超過2，混凝土的抗?jié)B標號應大于或等于12，即S≥12。
維護與維護
1.對工作環境的要求：周圍大氣溫度為5℃-45℃，相對溫度小于80%，長期不工作在含腐蝕性氣體的環境中。
2.水源應清潔無雜質
3.出廠時加入動力箱油，然后每六個月打開后箱蓋和動力箱蓋，更換20或30號機械潤滑油一次，并將油量加到主軸中央縣(約600毫升)。
4.每六個月檢查一次動力箱底部的積水情況(換油時可同時進行這項工作)，并確定泵密封圈是否損壞，如果損壞，需要更換。
5.如果環境溫度低于0℃，則應將水排出，安全閥中的所有水源都應清空，其中一側的冰將損壞系統的各個部分。
