試件的無側(cè)限抗壓強(qiáng)度按以下公式計(jì)算：
小試樣RC=P/A=0.00051P(MPa)
中試件RC=P/A=0.000127P(MPa)
大型試件RC=P/A=0.000057P(MPa)
在公式中：P/N-Zui在試件失效時(shí)的高壓，N，N
A≤--試樣的橫截面面積(A/D)是試樣的直徑(Mm)。
二.試驗(yàn)精度或允許差異：
幾種平行試驗(yàn)的偏差系數(shù)CV(%)應(yīng)符合下列規(guī)定：
小樣本不超過10%
中等樣本不超過15%。
大樣本不超過20%。
三.需要注意的事項(xiàng)
1.粘結(jié)劑的用量太低，不可能成為半剛性材料，如果用量過高，其剛度太大，容易脆化。
2.水泥能提高早期強(qiáng)度，石灰可以使剛度不太大，摻一定量的粉煤灰可以降低收縮系數(shù)。
3.重壓實(shí)試驗(yàn)測(cè)得的水份好，干密度高，應(yīng)準(zhǔn)確。
4.同一批試樣的質(zhì)量必須準(zhǔn)確。(如果質(zhì)量有差異，密度就會(huì)不同，而Zui最終會(huì)影響強(qiáng)度。)
5.水泥穩(wěn)定土的部分必須在規(guī)定的時(shí)間內(nèi)完成。
6.各試件在零件靜壓力中的壓力維持時(shí)間須相等。
7.當(dāng)試樣數(shù)量較高時(shí)，必須在同一斷面的兩個(gè)垂直方向上進(jìn)行測(cè)量。
8.在將試件從維修槽移出后，應(yīng)盡快將試樣表面的水分干燥，以免顯著地改變?cè)嚇觾?nèi)部的濕度。
9.試驗(yàn)應(yīng)按照規(guī)定的加載速度連續(xù)和均勻地加載，直至試樣被破壞為止。
本文標(biāo)簽：

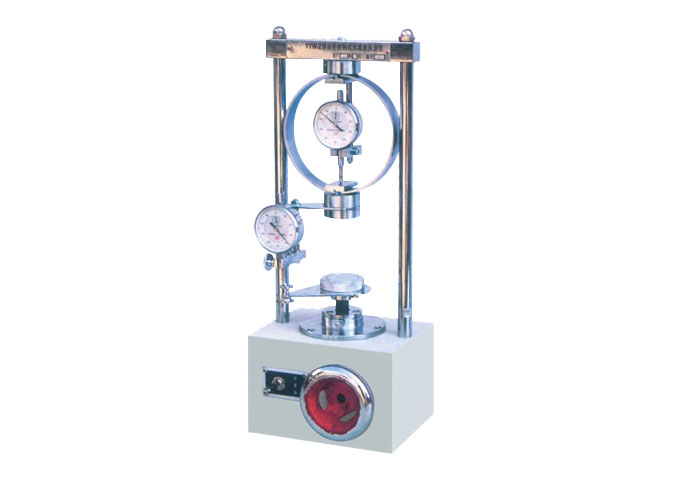

石灰土無側(cè)限壓力試驗(yàn)儀試驗(yàn)步驟
版權(quán)說明：如非注明，本站文章均為
河北航信儀器制造有限公司原創(chuàng)，轉(zhuǎn)載請(qǐng)注明出處和附帶本文鏈接
http://www.shenzhoudun.com.cn/chuzhou/notice/115.html。
冀公網(wǎng)安備 13092902000344號(hào) 冀ICP備17008013號(hào)
